안녕하세요! 저는 전기 부품 공급업체로서 전기 부품의 저항을 정확하게 측정하는 것이 얼마나 중요한지 직접 경험했습니다. DIY 애호가, 전문 전기 기술자 또는 제조 환경에서 일하는 사람이든 관계없이 정확한 저항 측정을 얻으면 전기 시스템의 성능과 안전성에 큰 변화를 가져올 수 있습니다. 이번 블로그 포스팅에서는 전기 부품의 저항을 정확하게 측정하는 방법에 대한 몇 가지 팁과 요령을 공유하겠습니다.
정확한 저항 측정이 중요한 이유
먼저, 정확한 저항 측정이 왜 중요한지 이야기해 보겠습니다. 저항은 전기 부품의 기본 특성이며 전류가 회로를 통해 흐르는 방식에 영향을 미칩니다. 민감한 전자 장치나 고전압 전원 시스템과 같이 저항 값이 중요한 프로젝트에서 작업하는 경우 저항 측정의 작은 오류라도 오작동, 효율성 감소 또는 안전 위험으로 이어질 수 있습니다.
예를 들어, 회로의 저항기를 교체하고 새 저항기가 원래 저항값과 다른 경우 회로에 전류가 너무 많거나 너무 적게 소모될 수 있습니다. 이로 인해 회로의 다른 구성 요소가 손상되거나 장치가 완전히 작동하지 않을 수 있습니다.
저항 측정 도구
저항을 측정하는 가장 일반적인 도구는 멀티미터입니다. 멀티미터는 전압, 전류, 저항을 측정할 수 있는 다목적 장치입니다. 저항을 측정할 때는 멀티미터를 저항(옴) 설정으로 설정하는 것이 좋습니다.
멀티미터에는 아날로그와 디지털의 두 가지 주요 유형이 있습니다. 아날로그 멀티미터는 바늘을 사용하여 측정된 값을 표시하는 반면 디지털 멀티미터는 값을 디지털 화면에 표시합니다. 일반적으로 디지털 멀티미터가 더 정확하고 읽기 쉽기 때문에 디지털 멀티미터를 사용하는 것이 좋습니다.
측정 준비
전기 부품의 저항 측정을 시작하기 전에 정확한 결과를 보장하기 위해 수행해야 할 몇 가지 작업이 있습니다.
- 회로 전원 끄기: 이건 정말 중요해요. 회로에 전원이 켜져 있는 동안 구성 요소의 저항을 측정해서는 안 됩니다. 회로의 전압은 저항 측정을 방해할 수 있으며 멀티미터를 손상시킬 수도 있습니다. 따라서 전원 공급 장치를 끄고 모든 전원에서 회로를 분리하십시오.
- 멀티미터를 확인하세요: 멀티미터가 제대로 작동하는지 확인하세요. 알려진 저항기에서 테스트하여 이를 수행할 수 있습니다. 멀티미터에 알려진 저항기에 대한 올바른 저항 값이 표시되지 않으면 교정하거나 수리해야 할 수도 있습니다.
- 구성 요소 리드 청소: 전기 부품 리드의 먼지, 먼지 및 산화는 접촉 저항을 증가시키고 측정 정확도에 영향을 미칠 수 있습니다. 측정을 하기 전에 깨끗한 천이나 작은 와이어 브러시를 사용하여 리드를 청소하십시오.
측정하기
모든 준비가 완료되면 이제 저항을 측정할 차례입니다.
- 멀티미터 프로브 연결: 멀티미터를 적절한 저항 범위로 설정하십시오. 어떤 범위를 사용해야 할지 잘 모르겠으면 가장 높은 범위부터 시작한 다음 필요한 경우 더 낮은 범위로 조정하세요. 검은색 프로브를 멀티미터의 COM(공통) 포트에 연결하고 빨간색 프로브를 VΩ(전압/저항) 포트에 연결합니다.
- 구성요소에 프로브 배치: 프로브를 전기 부품의 두 리드에 접촉시킵니다. 프로브가 리드와 잘 접촉하는지 확인하십시오. 접촉이 불량하면 부정확한 측정값을 얻게 됩니다.
- 측정값 읽기: 프로브가 제자리에 있으면 멀티미터 화면에 표시된 저항 값을 읽습니다. 값이 범위를 벗어나거나 디스플레이에 "OL"(과부하)이 표시되면 멀티미터의 범위를 더 높은 설정으로 조정해야 합니다.
회로에서 측정
때로는 회로에 있는 부품의 저항을 측정해야 할 수도 있습니다. 회로의 다른 구성 요소가 측정에 영향을 미칠 수 있기 때문에 이는 약간 까다로울 수 있습니다.
- 구성요소 분리: 가능하다면 구성 요소의 리드 중 하나를 회로에서 분리하십시오. 이렇게 하면 구성 요소를 격리하고 다른 구성 요소의 영향을 받지 않고 저항을 측정할 수 있습니다.
- 병렬 저항 공식 사용: 구성 요소를 분리할 수 없는 경우 병렬 저항 공식을 사용하여 구성 요소의 저항을 계산해야 합니다. 병렬로 연결된 두 저항(R1 및 R2)의 총 저항(R_total)을 계산하는 공식은 다음과 같습니다.
1/R_전체 = 1/R1 + 1/R2
회로의 전체 저항과 다른 부품의 저항을 알고 있는 경우 이 공식을 사용하여 관심 있는 부품의 저항을 계산할 수 있습니다.
온도 영향 다루기
저항은 온도의 영향을 받을 수도 있습니다. 대부분의 전기 부품은 양의 온도 계수를 가지며, 이는 온도가 상승함에 따라 저항이 증가한다는 것을 의미합니다.
정확한 저항 측정을 얻으려면 구성 요소의 작동 온도에서 저항을 측정해야 합니다. 실온에서 저항을 측정하고 구성 요소가 더 높은 온도에서 작동하는 경우 온도 계수를 고려해야 합니다.
전기 부품 및 저항 측정의 예
특정 전기 부품과 해당 부품의 저항을 측정하는 방법을 살펴보겠습니다.
- 저항기: 저항은 회로의 전류 흐름을 제어하는 데 사용되는 가장 일반적인 전기 부품입니다. 저항의 저항을 측정하는 것은 간단합니다. 위에서 언급한 단계를 따르세요. 대부분의 저항기에는 저항 값이 인쇄되어 있으므로 측정값을 인쇄된 값과 비교할 수 있습니다. 예를 들어,볼보 23162321저항기의 저항을 측정하고 제조업체가 지정한 허용 범위 내에 있는지 확인하십시오.
- 커패시터: 커패시터는 전기 에너지를 저장합니다. 커패시터의 저항을 측정하면 시간이 지남에 따라 저항 값이 변하는 것을 알 수 있습니다. 이는 커패시터가 충전 및 방전되기 때문입니다. 커패시터의 저항을 측정하려면 멀티미터에서 "다이오드" 또는 "연속성" 설정을 사용할 수 있습니다. 커패시터가 제대로 작동하는 경우 낮은 저항이 잠시 나타난 후 커패시터가 충전됨에 따라 저항이 증가하는 것을 볼 수 있습니다.

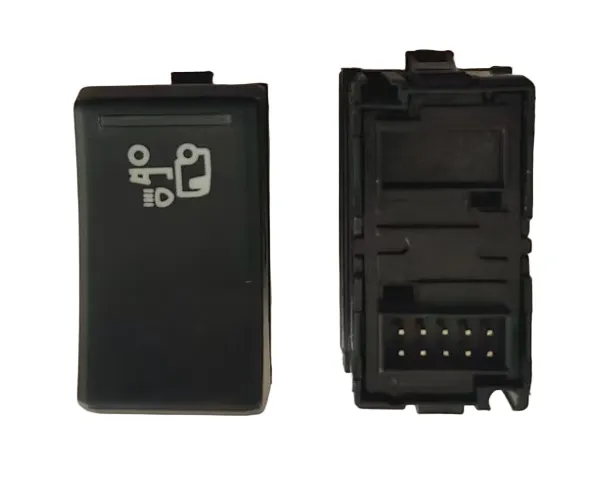

- 스위치: 스위치는 회로를 열고 닫는 데 사용됩니다. 스위치의 저항을 측정하려면 멀티미터를 저항 설정으로 설정하고 스위치의 두 단자에 프로브를 놓습니다. 스위치가 닫혀 있을 때 저항은 0에 가까워야 합니다. 스위치가 열려 있으면 저항이 매우 높아야 합니다(이상적으로는 무한대). 예를 들어,볼보 21211220 제어 버튼이런 식으로 테스트할 수 있습니다.
- 릴레이: 릴레이는 전자기 스위치입니다. 릴레이 코일의 저항을 측정하려면 코일의 두 단자에 프로브를 놓습니다. 저항값은 제조업체가 지정한 범위 내에 있어야 합니다. 릴레이 접점을 측정하는 경우 스위치와 동일한 절차를 따르세요. 그만큼볼보 24438826릴레이는 이런 방식으로 확인할 수 있습니다.
결론
전기 부품의 저항을 정확하게 측정하는 것은 전기 시스템을 다루는 모든 사람에게 필수적인 기술입니다. 이 블로그 게시물에서 공유한 팁과 기술을 따르면 측정이 최대한 정확하다는 것을 확인할 수 있습니다.
고품질 전기 부품 시장에 계신다면 저희가 도와드리겠습니다. 우리는 저항기, 커패시터, 스위치 및 계전기를 포함한 광범위한 전기 부품을 제공합니다. 소규모 DIY 프로젝트에서 작업하든 대규모 산업 응용 분야에서 작업하든, 우리는 귀하에게 필요한 부품을 갖추고 있습니다.
당사 제품에 대해 질문이 있거나 저항 측정 또는 기타 전기 문제에 대한 도움이 필요한 경우 주저하지 말고 문의하세요. 우리는 귀하의 요구에 맞는 부품을 찾고 최상의 성능을 발휘할 수 있도록 항상 기꺼이 도와드리겠습니다.
참고자료
- Charles K. Alexander와 Matthew NO Sadiku의 "전기 공학 기초"
- Paul Scherz와 Simon Monk의 "발명가를 위한 실용적인 전자 제품"
